Dados Gerais:
Nome:	EST - 03 BA
Data da Instalação:
Proprietário:	SERVIÇO GEOLOGICO DO BRASIL - CPRM
Natureza do Ponto:	Poço tubular
Uso da Água:
Cota do Terreno (m):	0
Localização:
Localidade:	VILA COACERAL
UTM (Norte/Sul):	8832183
UTM (Leste/Oeste):	423812
Latitude (GGMMSS):	103349
Longitude (GGMMSS):	454147
Bacia Hidrográfica:	Rio São Francisco
Subbacia Hidrográfica:	Rios São Francisco, Grande e outros
Situação:
Data:	19/06/2018
Situação:	Não instalado

Perfuração:
Data:	Profundidade Inicial (m):	Profundidade Final (m):	Perfurador:	Método:
10/07/2015	0	636	VODAOIL Serviços de Petróleo Ltda.

Diâmetro:
De (m):	Até (m):	Polegadas:	Milímetros:
0	16	26	660.4000
16	41.15	17 1/2	444.5000
41.15	636	12	311.1500

Revestimento:
De (m):	Até (m):	Material:	Diâmetro (pol):	Diâmetro (mm):
0	217.73	Aço galvanizado com rosca e luva	6 5/8	168.275
238.4	256.1	Aço galvanizado com rosca e luva	6 5/8	168.275
276.77	294.47	Aço galvanizado com rosca e luva	6 5/8	168.275
315.14	332.84	Aço galvanizado com rosca e luva	6 5/8	168.275
353.51	377.11	Aço galvanizado com rosca e luva	6 5/8	168.275
390.89	473.49	Aço galvanizado com rosca e luva	6 5/8	168.275
487.27	493	Aço galvanizado com rosca e luva	6 5/8	168.275

Filtro:
De (m):	Até (m):	Material:	Diâmetro (pol):	Diâmetro (mm):	Ranhura
217.73	238.4	Espiralado perfil redondo galvan.	6 5/8	168.275	0.75
256.1	276.77	Espiralado perfil redondo galvan.	6 5/8	168.275	0.75
294.47	315.14	Espiralado perfil redondo galvan.	6 5/8	168.275	0.75
332.84	353.51	Espiralado perfil trapez. galvan.	6 5/8	168.275	0.75
377.11	390.89	Espiralado perfil redondo galvan.	6 5/8	168.275	0.75
473.49	487.27	Espiralado perfil redondo galvan.	6 5/8	168.275	0.75

Espaço Anular:
De (m):	Até (m):	Material:
0	16	Cimentação
0	140	Cimentação
140	493	Areia quartzosa de 1,00 a 2,00 mm
493	636	Brita

Boca do Tubo:
Data:	Altura(m):	Diâmetro (pol):	Diâmetro (mm):
10/07/2015	0.5		0

Entrada d'água:
Profundidade(m):

Profundidade Útil:
Data:	Profundidade Útil:
	636

Feição Geomorfológica:

Descrição:

Formação Geológica:

Profundidade Inicial (m):	Profundidade Final (m):	Tipo de Formação:
0	10	Quaternário
10	458	Formacao Urucuia
458	504	Grupo Areado
504	636	Complexo Caninde

Dados Litológicos:

De (m):	Até (m):	Litologia:	Descrição Litológica:
0	2	Solo Siltoso	Solo marron acinzentado siltoso, pouco argiloso.
2	6	Areia Média	Areia média, amarela avermelhada de composição quartzosa,bem arredondada com boa seleção, friavel.
6	10	Areia Grossa	Areia grossa, amarela avermelhada de composição quartzosa,bem arredondada com boa seleção, friavel.
10	24	Arenito Médio	Arenito marrom-esbranq. e variegada, qtz feldspatica, desenvolvida diagênese, muito duro, frag. média a grosseira, intensa silicificação e cimentação.
24	28	Arenito Grosso	Arenito de coloração variegada, amarelo - avermelhado, grosseiro, de composição quartzo feldspática, duro.
28	32	Siltito	Siltito cinza - esbranq. e color. variegada, qtz feldspatica, desenvolvida diagênese, muito duro, frag. med-grossa, intensa silicificação e cimentação
32	52	Arenito Médio	Arenito esbranquiçado, hialino, médio, bem arredondado, alta esfericidade, bem selecionado, quartzoso, duro.
52	56	Arenito Médio	Arenito esbranquiçado, hialino, médio, bem arredondado, alta esfericidade, bem selecionado, síltico argiloso.
56	60	Arenito Fino	Arenito avermelhado, fino, sub arredondado,baixa esfericidade, síltico - argiloso, com presença de bandas silicificadas.
60	72	Arenito Fino	Arenito vermelho amarelado, fino a médio, sub angular, baixa esfericidade, malselecionado, com matriz síltico - argilosa.
72	74	Arenito Médio	Arenito creme, médio, sub-arredondado a arredondado,baixa esfericidade, mal selecionado, arcosiano, com presença de silicificado.
74	92	Arenito Médio	Arenito creme - esbranquiçado, médio a grosso, subarredondado, a sub angular, baixa esfericidade, pobremente selecionado, silicificado.
92	94	Arenito Médio	Arenito ocre, médio a grosso, subarredondado, alta esfericidade, bem selecionado, arcósiano.
94	102	Arenito Fino	Arenito amarelo ocre a avermelhado, fino a médio, bem arredondado, alta esfericidade, bem selecionado, bimodal, graõs foscos,bimodal, friável.
102	108	Arenito Grosso	Arenito amarelo esbranquiçado a creme, grosso, arcoseano, sub arredondado, alta esfericidade, seleção regular.
108	124	Arenito Médio	Arenito avermelhado,médio a grosso, quartzo feldspático, arredondado, alta esfericidade, boa seleção,com matriz síltico argilosa.
124	128	Arenito Fino	Arenito avermelhado, fino a médio, quartzoso, arredondado, alta esfericidade, boa seleção, bimodal, grãos foscos.
128	174	Arenito Fino	Arenito marron, fino a muito fino, bem arredondado, alta esfericidade, moderadamente selecionado, com matriz síltico argilosa.
174	186	Arenito Fino	Arenito vermelho amarronzado, fino a médio, quartzoso, sub arredondado a arredondado, alta esfericidade, boa seleção, friavel
186	228	Arenito Fino	Arenito amarelo avermelhado, fino a médio, arredondado, alta esfericidade, moderadamente selecionado, com matriz síltica.
228	324	Arenito Fino	Arenito marron avermelhado, fino a médio, arredondado, alta esfericidade, bem selecionado, apresentando bi modalidade e grãos foscos.
324	330	Arenito Fino	Arenito amarelo avermelhado, fino a médio, arredondado, alta esfericidade, bem selecionado, apresentando bi modalidade e grãos foscos.
330	336	Arenito Médio	Arenito amarronzado, médio, arredondado, alta esfericidade, bem selecionado, com matriz argilosa
336	354	Arenito Muito Fino	Arenito avermelhado, muito fino, arredondado, alta esfericidade, bem selecionado, friável, com matriz síltico argilosa, decrescente do topo para a bas
354	396	Arenito Fino	Arenito vermelho amarelado, fino, arredondado, alta esfericidade, bem selecionado, interc. centimétricas de silte argiloso, bi modalidade, friavel.
396	442	Arenito Fino	Arenito amarelado, fino, arredondado, alta esfericidade, bem selecionado, grãos quartzosos foscos, caract. retrab. eolico, bi modalid. e friavel.
442	458	Arenito Muito Fino	Arenito amarelo ocre a esranquiçado, muito fino, arredondado, alta esfericidade, bem selecionado, friável.
458	504	Arenito Fino	Arenito amarelado a hialino, fino a médio, sub arredondado, baixa esfericidade, mal selecionado,calcífero.
504	550	Arenito Médio	Arenito amarelado, médio, sub arredondado, baixa esfericidade, mal selecionado, com intercalações de arenitos calcífero.
550	574	Arenito Médio	Arenito esbranquiçado, médio, arredondado, alta esfericidade, boa seleção, com intercalações de calcáreo, compacto, duro.
574	606	Arenito Fino	Arenito cinza amarronzado, fino, micáceo, imaturo, apresentando laminações plano paralela, com associação de calcáreos, compacto, duro.
606	612	Arenito Fino	Arenito cinza esbranquiçado, micáceo, imaturo, textura fina, com intercalações de de cálcáreos, compacto, duro.
612	622	Arenito Calcífero	Arenito calcífero, cinza a cinza esverdeado, com fragmentação grosseira, compacto, duro.
622	636	Argilito	Argilito de coloração ciinza escuro, pouco micaceo, com fraca reação ao hcl.

Aquífero no Ponto

Aquífero:

Topo (m):	0
Base (m):	0
Captação:
Condição:
Penetração:

Nível da Água:

Data:
Nível da Água (m):	0
Nível Medido Bombeando (S/N)?
Vazão (m3/h):	0

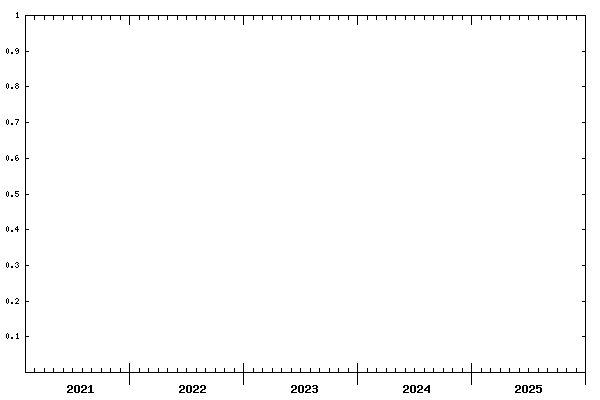

Gráfico de evolução do nível d'água para os últimos cinco anos hidrológicos

Teste de Bombeamento:

Data:	Surgência:	Nível Estático (m):	Duração do Teste (h):
13/07/2015	N	128.7
Nível Dinâmico (m):	Vazão Específica (m3/h/m):	Coeficiente de Armazenamento:	Vazão Livre (m3/h):
135	7.54	0	0
Permeabilidade (m/s):	Transmissividade (m2/s):	Vazão Após Estabilização (m3/h):	Tipo do Teste:
0	0	47.5	Continuo
Método:	Unidade:
	Bomba submersa

Análises Químicas:
Amostra:
Data da Coleta:
Condutividade Elétrica (µS/cm):	0
Qualidade da Água (PT/CO):	0
Sabor da Água:
Qualidade da Água (Odor):
Temperatura (Cº):	0
Turbides (NTU):
Sólidos Suspensos (mg/l):	0
Sólidos Sedimentáveis (mg/l):	0
Aspécto Natural:
Ph	0

Resultados Analíticos da Última Coleta:

Parâmetro:

Concentração:

Unidade:

Gráfico de evolução da condutividade elétrica para os últimos cinco anos hidrológicos
