Dados Gerais:
Nome:	PM 11
Data da Instalação:	31/08/2011
Proprietário:	CPRM-SUREG/SA
Natureza do Ponto:	Poço de monitoramento
Uso da Água:	Sem uso
Cota do Terreno (m):	858.28
Localização:
Localidade:	FAZENDA BALDISSARELA
UTM (Norte/Sul):	8628522
UTM (Leste/Oeste):	377893
Latitude (GGMMSS):	122414
Longitude (GGMMSS):	460724
Bacia Hidrográfica:	Rio São Francisco
Subbacia Hidrográfica:	Rios São Francisco, Grande e outros
Situação:
Data:	18/12/2010
Situação:	Poço RIMAS equipado c medidor automático de nível

Perfuração:
Data:	Profundidade Inicial (m):	Profundidade Final (m):	Perfurador:	Método:
18/12/2010	0	110	GEODRIL	Percussao

Diâmetro:
De (m):	Até (m):	Polegadas:	Milímetros:
0	110	8 1/2	215.9000

Revestimento:
De (m):	Até (m):	Material:	Diâmetro (pol):	Diâmetro (mm):
0	93	Plastico geomecanico reforcado	4	101.6
97	101	Plastico geomecanico reforcado	4	101.6
105	109	Plastico geomecanico reforcado	4	101.6

Filtro:
De (m):	Até (m):	Material:	Diâmetro (pol):	Diâmetro (mm):	Ranhura
93	97	Plastico geomecanico reforcado	4	101.6	0.75
101	105	Plastico geomecanico reforcado	4	101.6	0.75

Espaço Anular:
De (m):	Até (m):	Material:
0	10	Cimentação
10	11	Bentonita
11	110	Pre-filtro

Boca do Tubo:
Data:	Altura(m):	Diâmetro (pol):	Diâmetro (mm):
18/12/2010	0.52	4	101.6

Entrada d'água:
Profundidade(m):

Profundidade Útil:
Data:	Profundidade Útil:
	110

Feição Geomorfológica:

Descrição:

Chapada

Formação Geológica:

Profundidade Inicial (m):	Profundidade Final (m):	Tipo de Formação:
0	110	Formacao Urucuia

Dados Litológicos:

De (m):	Até (m):	Litologia:	Descrição Litológica:
0	2	Solo Areno-Argiloso	SOLO AMARELADO, ARENO-ARGILOSO
2	6	Arenito Médio	ARENITO AMARRONZADO, QUARTZOSO, MÉDIO A GROSSO, MAL SELECIONADO
6	9	Arenito Médio	ARENITO AVERMELHADO, QUARTZOSO, MÉDIO A GROSSO, SUB-ARREDONDADO, MAL SELECIONADO.
9	11	Arenito Médio	ARENITO AMARRONZADO, QUARTZOSO MÉDIO A GROSSO, MAL SELECIONADO
11	18	Arenito Médio	ARENITO AVERMELHADO, QUARTZOSO MÉDIO A GROSSO, SUB-ARREDONDADO, MAL SELECIONADO
18	28	Arenito Fino	ARENITO ROSÁCEO, QUARTZOSO, FINO A MÉDIO, SUB-ARREDONDADO, MAL SELECIONADO
28	34	Arenito Médio	ARENITO ROSACEO, QUARTZOSO, MÉDIO A GROSSO, SUB-ARREDONDADO, MAL SELECIONADO.
34	46	Arenito Grosso	ARENITO AMARRONZADO, QUARTZOSO GROSSO, COM NIVEIS CONGLOMERÁTICOS, SUB-ARREDONDADO, MAL SELECIONADO, CIMENTAÇÃO FERRUGINOSA, SEIXO DE QUARTZO
46	48	Arenito Médio	ARENITO ESBRANQUIÇADO, QUARTZOSO, MÉDIO A GROSSO, ARREDONDADO A SUB-ARREDONDADO, MAL SELECIONADO
48	50	Arenito com Seixos Quartzosos	ARENITO ROSÁCEO, QUARTZOSO, GROSSO, COM NÍVEIS CONGLOMERÁTICO, SUB-ARREDONDADO, MAL SELECIONADO, SEIXOS DE QUARTZO
50	54	Arenito Fino	Arenito fino, esbranquiçado, quartzoso, arredondado, bem selecionado
54	66	Arenito Fino	ARENITO ACINZENTADO, QUARTZOSO, FINO, ARREDONDADO, BEM SELECIONADO
66	74	Arenito Fino	ARENITO ESBRANQUIÇADO, QUARTZOSO FINO, ARREDONDADO, BEM SELECIONADO
74	80	Arenito Fino	ARENITO ROSÁCEO, QUARTZOSO, FINO, ARREDONDADO, BEM SELECIONADO
80	103	Arenito Fino	ARENITO AMARELADO, FINO A MÉDIO, QUARTZOSO, BEM ARREDONDADO
103	110	Arenito Médio	ARENITO AMARRONZADO, MÉDIO A GROSSO, COM SEIXOS E GRÂNULOS QUARTZOSOS.

Aquífero no Ponto

Aquífero: Poroso

Topo (m):	0
Base (m):	110
Captação:	Única
Condição:	Livre
Penetração:	Parcial

Nível da Água:

Data:	27/04/2023
Nível da Água (m):	76.74
Nível Medido Bombeando (S/N)?	N
Vazão (m3/h):	0

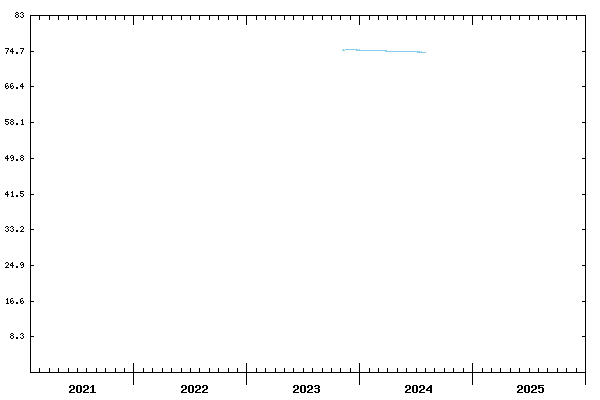

Gráfico de evolução do nível d'água para os últimos cinco anos hidrológicos

Teste de Bombeamento:

Data:	Surgência:	Nível Estático (m):	Duração do Teste (h):
27/01/2011	N	66.34	08:00
Nível Dinâmico (m):	Vazão Específica (m3/h/m):	Coeficiente de Armazenamento:	Vazão Livre (m3/h):
68.58	3.429	0	0
Permeabilidade (m/s):	Transmissividade (m2/s):	Vazão Após Estabilização (m3/h):	Tipo do Teste:
0	0	7.68	Rebaixamento
Método:	Unidade:
	Bomba submersa

Análises Químicas:
Amostra:	PM 11
Data da Coleta:	27/01/2011
Condutividade Elétrica (µS/cm):	1
Qualidade da Água (PT/CO):	310
Sabor da Água:
Qualidade da Água (Odor):
Temperatura (Cº):	26.6
Turbides (NTU):	34,10
Sólidos Suspensos (mg/l):	0
Sólidos Sedimentáveis (mg/l):	0
Aspécto Natural:
Ph	5.54

Resultados Analíticos da Última Coleta:

Parâmetro:	Concentração:	Unidade:
Arsenio (As)	0.008	mg/L (ppm)
Berilo (Be)	0.001	mg/L (ppm)
Boro (B)	0.007	mg/L (ppm)
Calcio (Ca)	0.196	mg/L (ppm)
Cadmio (Cd)	0.002	mg/L (ppm)
Residuo seco	17.5	mg/L (ppm)
Zinco (Zn)	0.02	mg/L (ppm)
Cromo (Cr)	0.003	mg/L (ppm)
Cobre (Cu)	0.002	mg/L (ppm)
Fluoretos (F)	0.02	mg/L (ppm)
Ferro total (Fe)	0.069	mg/L (ppm)
Mercurio (Hg)	0	mg/L (ppm)
Potassio (K)	0.079	mg/L (ppm)
Magnesio (Mg)	0.07	mg/L (ppm)
Manganes (Mn)	0.007	mg/L (ppm)
Sodio (Na)	1.796	mg/L (ppm)
Niquel (Ni)	0.007	mg/L (ppm)
Nitratos (NO3)	0.14	mg/L (ppm)
Chumbo (Pb)	0.01	mg/L (ppm)
Selenio (Se)	0.01	mg/L (ppm)
Silica (SIO2)	5.425	mg/L (ppm)
Bario (Ba)	0.003	mg/L (ppm)
Cobalto (Co)	0.003	mg/L (ppm)
Estanho (Sn)	0.01	mg/L (ppm)
Estroncio (Sr)	0.001	mg/L (ppm)
Litio (Li)	0.001	mg/L (ppm)
Titanio (Ti)	0.009	mg/L (ppm)
Vanadio (V)	0.03	mg/L (ppm)
Molibdenio (Mo)	0.007	mg/L (ppm)
Antimonio (Sb)	0.005	mg/L (ppm)
Brometo	0.01	mg/L (ppm)
Alcalinidade de Bicarbonato	6.21	mg/L (ppm)
Alcalinidade de Carbonato	0	mg/L (ppm)
Alcalinidade de Hidróxido	0	mg/L (ppm)
Prata (Ag)	0.003	mg/L (ppm)
Amônio (NH₄⁺¹)	0.08	mg/L (ppm)

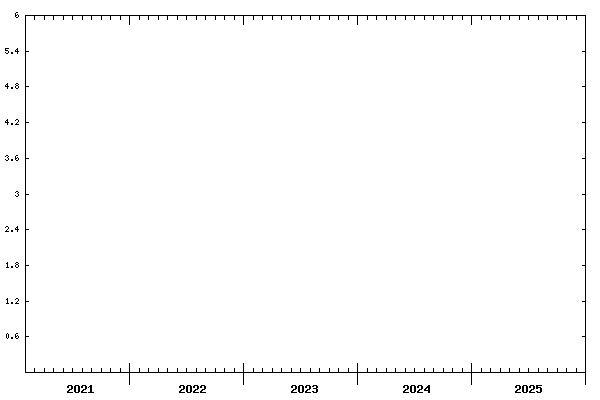

Gráfico de evolução da condutividade elétrica para os últimos cinco anos hidrológicos
